检查•判别•测量用传感器
您当前的位置是：首页>>产品中心>>松下FA控制元器件>>检查•判别•测量用传感器
< >

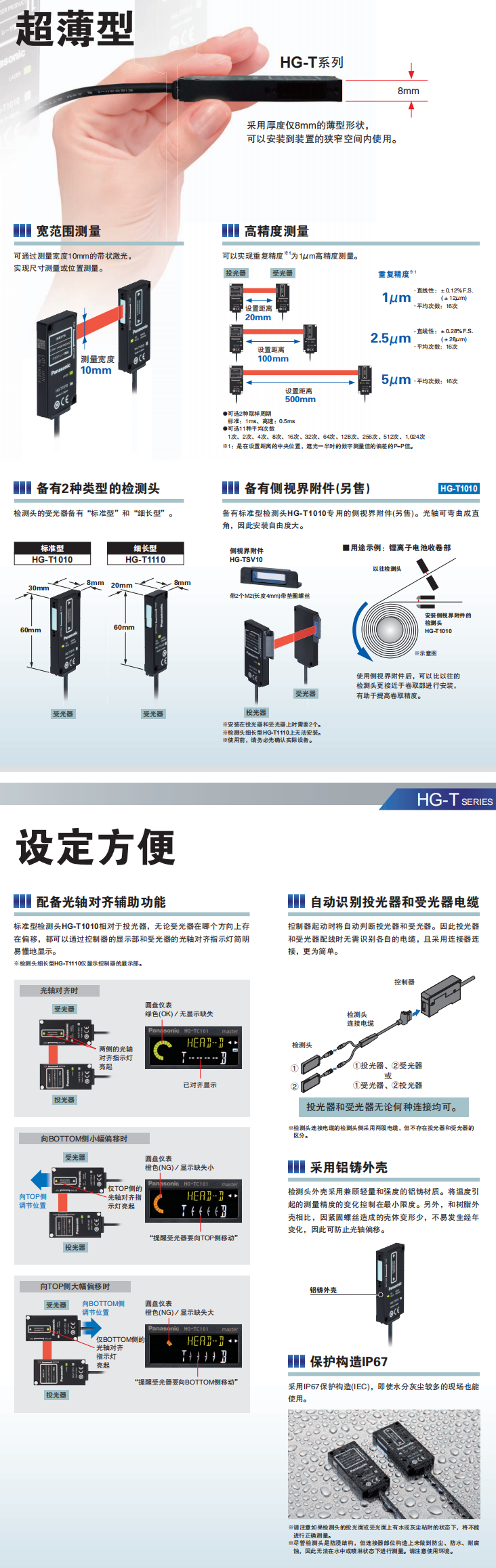

名称：HG-T 透过型数字位移传感器

淋漓尽致的测量性能。CE 、FDA 已取得。CE : 符合指令 2020年11月 追加新功能。发生剧烈变化时的取消功能 (TAB取消功能)用户指定边缘检测模式外部输出HOLD状态输出测量值反转功能数字变位传感器用通信单元 SC-H...

服务热线：400-8097-108
0769-22341191

在线留言
  • 产品详情
  • 应用案例
  • 型号规格
  • 外形尺寸图
  • 资料下载














锂电池 卷绕机的弯曲测量
锂电池 卷绕机的弯曲测量

采用紧凑设计，可在靠近卷芯的位置进行测量，因此弯曲测量 与歪曲测量的检查精度得以提高。

玻璃基板 位置控制
玻璃基板 位置控制

利用判定水准功能，即使是透明的检测物，亦可稳定地进行测量。

滚轴 间隙的检测
滚轴 间隙的检测

测量滚轴的间隙、保证工件的品质。
可容易安装紧凑型头部。

传动轴 直径的测量
传动轴 直径的测量

测量传动轴的直径。独特的头部结构和测量方法，不易受金属的2次反射影响可实现安定的检测。

马达 轴偏心的测量
马达 轴偏心的测量

使用中心位置测量模式，可以测量到轴的中心位置，可测量偏心。













  • 单位mm

HG-T1010

传感器头部(标准型)

HG-T1010

HG-T1110

传感器头部(窄长型)

HG-T1110

HG-TSV10

侧视附件(另售)

HG-TSV10
附带M2(长4mm)带垫圈螺丝2个。

安装图

下图为安装传感器头部标准型HG-T1010时。
可从任何方向进行安装。

(注1):无法安装传感器头部窄长型HG-T1110。
(注2):请务必实现在实机上检测确认后方可使用。

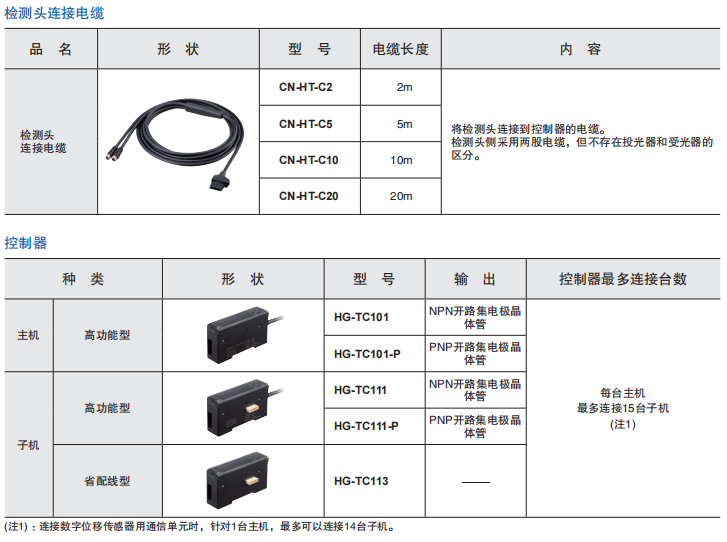

HG-TC101
HG-TC101-P

控制器(主机)

HG-TC101, HG-TC101-P

HG-TC111
HG-TC111-P

控制器(子机)

HG-TC111, HG-TC111-P

HG-TC113

控制器(子機)

HG-TC113

CN-HT-C□

传感器头部连接线缆


SC-HG1-USB

USB通信单元

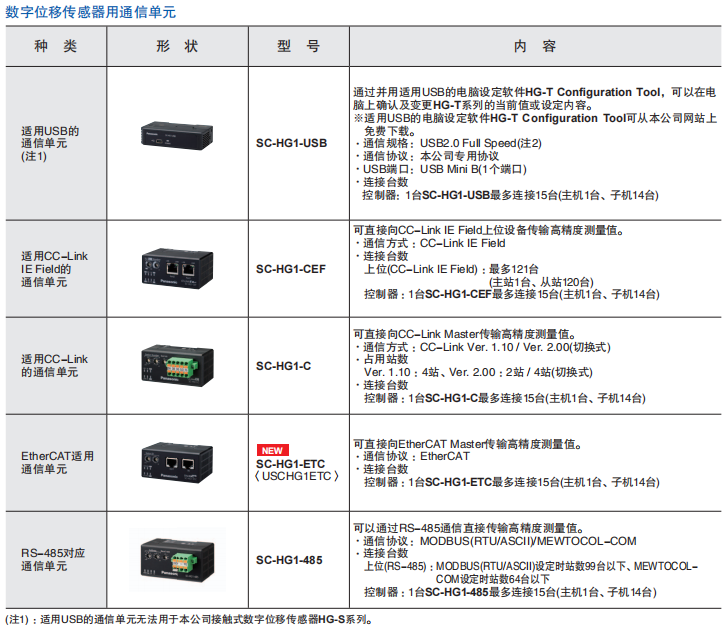

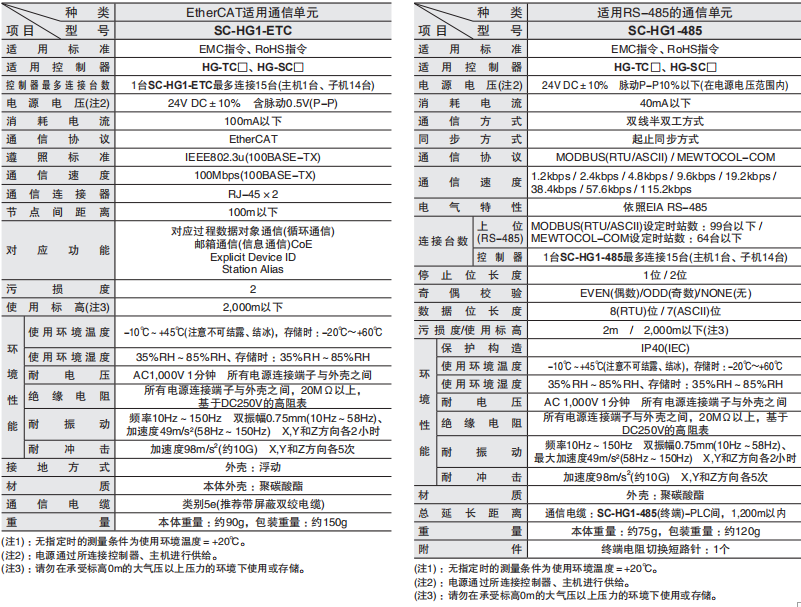

通信单元

关于通信单元、请到各单元产品页面中确认详情。
>>CC-Link IE Field / CC-Link 通信单元 尺寸图在新的窗打开
>>数字变位传感器用通信单元 SC-HG1 尺寸图

MS-DIN-E

尾盘(另售)

MS-DIN-E
材质:聚碳酸酯
